Anschluss-Set passend für die Eisen- und Manganfilteranlage T10 (22087) & T11 (22085) mit Bypassventil
Anschluss-Set passend für die Eisen- und Manganfilteranlage T10 (22087) & T11 (22085) mit Bypassventil.

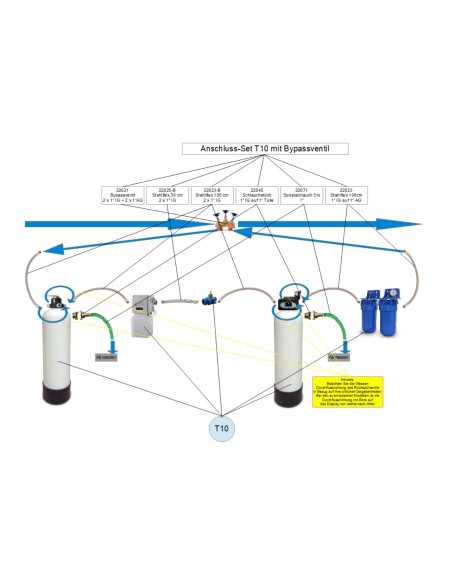

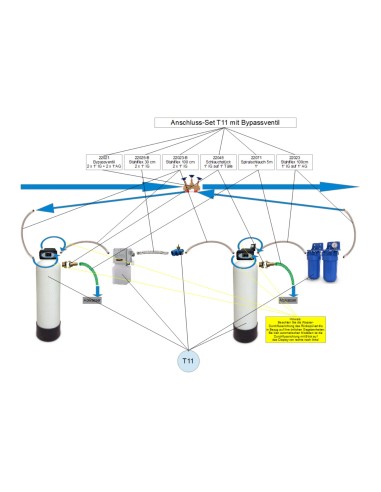

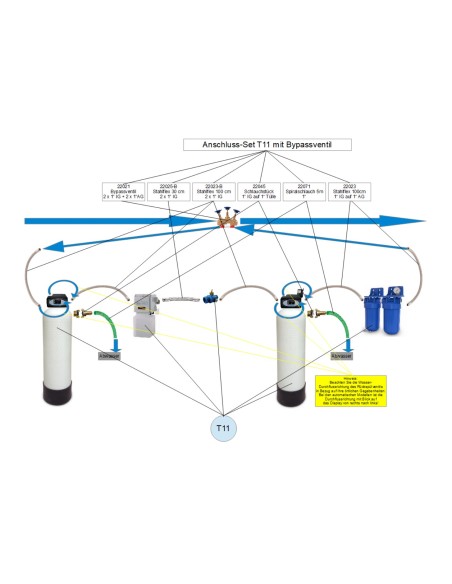

Dieses Set ist z.B. sehr gut geeignet, wenn Sie die Anlage in Ihre bestehende Wasserleitung einbinden möchten (siehe Bild). Die einzelnen Komponenten der Eisen- und Manganentfernungsanlage können einfacher zueinander aufgestellt werden und nur das Bypassventil wird in die vorhandene Leitung eingesetzt.
Zusätzlich bietet dieses Anschluss-Set die Möglichkeit, dass Sie das Wasser komplett (oder Teilweise) an der Anlage vorbeiführen und somit eine Bypassfunktion erhalten.
Eingangs- und Ausgangsseitig hat dieses Set jeweils ein 1" Innengewinde. Die Einbaubreite des Bypassventils beträgt 16,7 cm.
Dieses Anschluss-Set beinhaltet alle notwendigen Einzelteile zum fachgerechten Anschluss der Eisen- und Manganfilteranlage T10 (22087) & T11 (22085) mit Bypassventil:
2 x 22023: Panzerschlauch 100cm mit Edelstahlanschlüssen 1" IG x 1" AG
3 x 22023-B: Panzerschlauch 100cm mit Edelstahlanschlüssen 2 x 1" IG
1 x 22025-B: Panzerschlauch 30cm 1" IG x 1" IG
1 x 22021: Bypassventill 1" IG
2 x 22045: Schlauchstück 1" mit Bajonettverschluss
2 x 22071: Spiralschlauch 5m Grün/Transparent PVC 1"
2 x 22073: Schlauchschelle 1" (nicht abgebildet)
10 x 22029: Dichtungsring 1" (nicht abgebildet)
1 x 16001: Teflonband (nicht abgebildet)
Bitte beachten Sie, dass je nach örtlichen Gegebenheiten eventuell weitere Panzerschläuche notwendig sein könnten. Dies ist u.a. abhängig von der Höhe der vorhandenen bzw. bauseits geplanten Anschlussmöglichkeiten und der Wasserflussrichtung.
Achtung: Wir empfehlen zur Installation Fachpersonal hinzuzuziehen.
