Anschluss-Set passend für die Eisen- und Manganfilteranlage B10 (22208) & B11 (22209) mit Schrägabsperrventilen
Anschluss-Set passend für die Eisen- und Manganfilteranlage B10 (22208) & B11 (22209) mit Schrägabsperrventilen.

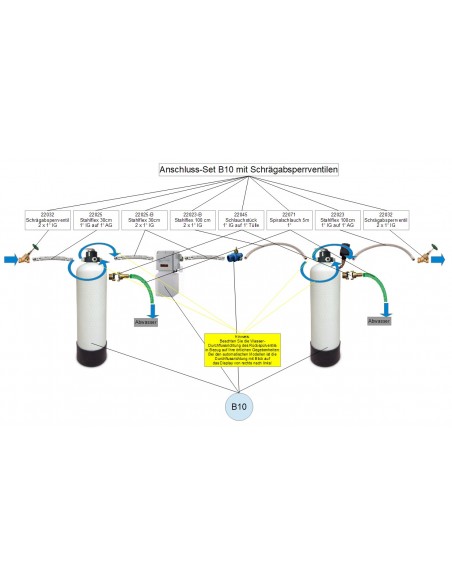

Dieses Set ist z.B. sehr gut geeignet, wenn Sie die Leitungsführung komplett neu planen und die Anlage "in einer Linie" einbinden möchten (siehe Bild).
Eingangs- und Ausgangsseitig hat dieses Set jeweils ein 1" Innengewinde.
Dieses Anschluss-Set beinhaltet alle notwendigen Einzelteile zum fachgerechten Anschluss der Eisen- und Manganfilteranlage B10 (22208) & B11 (22209) mit Schrägabsperrventilen:
1 x 22023: Panzerschlauch 100cm mit Edelstahlanschlüssen 1" IG x 1" AG
1 x 22023-B: Panzerschlauch 100cm mit Edelstahlanschlüssen 2 x 1" IG
1 x 22025: Panzerschlauch 30cm 1" IG x 1" AG
2 x 22025-B: Panzerschlauch 30cm 1" IG x 1" IG
2 x 22032: Schrägabsperrventil 1" IG
2 x 22045: Schlauchstück 1" mit Bajonettverschluss
2 x 22071: Spiralschlauch 5m Grün/Transparent PVC 1"
2 x 22073: Schlauchschelle 1" (nicht angebildet)
8 x 22029: Dichtungsring 1" (nicht angebildet)
1 x 16001: Teflonband (nicht angebildet)
Bitte beachten Sie, dass je nach örtlichen Gegebenheiten eventuell weitere Panzerschläuche notwendig sein könnten. Dies ist u.a. abhängig von der Höhe der vorhandenen bzw. bauseits geplanten Anschlussmöglichkeiten und der Wasserflussrichtung.
Achtung: Wir empfehlen zur Installation Fachpersonal hinzuzuziehen.
